一、技术要求：
1.设备进给为伺服驱动；
2.铆接机头采用JM12技术，压力为20Kn
3.机头工作为径向原理（11瓣梅花状运动轨迹原理）；
4.设用防护、防撞设施；
5.配有零位开关及极限开关；
6.设备工况：设备启动→按设置下降距离快进（100mm/2-3S到达）→工进铆接1.5S→保压0.5S→快进回退至设置的位置2S；
二、结构介绍：

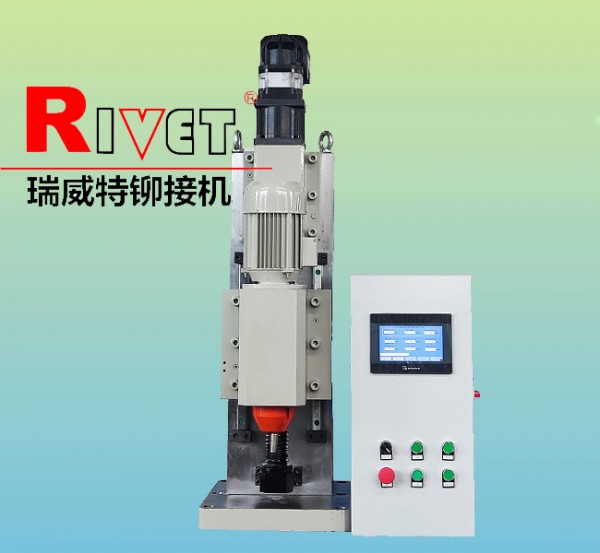

1.设备主要由底座及立柱、径向铆接机机头、伺服滑台等组成。
2.JM12径向铆接机专用机头，可以实现对Φ12以下45#材料的平头成型铆接。
3.伺服滑台由伺服电机、减速机、滚珠丝杆、直线导轨、运动平台及相关防护设施等组成，主要
用于铆接机机头上下移动进给，从而达到铆接要求，进给精度±0.02。
4.伺服滑台零位及极限开关，丝杆防护罩。
三、设备参数：
1.行程：≧155，位移重复精度±0.02；
2.工作压力：20Kn
3.设备电源：三相 380V，50Hz;
4.设备使用环境温度范围―5～45°
5.安全性:符合**电器标准GB 706-1995;
6.噪声标准：在正常工作条件下，噪音低于75dB
四、设备配置及品牌：
1.伺服电机机驱动器 松下
2.减速机 纽氏达特
3.丝杆机导轨及滑块 上银
4.轴承 NSK
5.接近开关 国产
