 LWE1-12—二次融合SF6断路器（以下简称断路器）是我公司根据国家电网一二次融合成套柱上开关入网要求开发的 新一代产品。断路器符合国家电网一二次融合成套柱上开关的要求，具有结构紧凑，布局合理，功能齐全等优点。断路器各 项指标均符合国家电网一二次融合成套柱上开关的要求，并通过中国电力科学研究院有限公司的一二次融合专项检测。断路 器采用统一参数的三相保护电流互感器、零序电流互感器和零序电压传感器，具有测量范围宽，测量精度高，可靠性高的特 点，与一二次融合控制器配合，可快速准确判定线路各种故障。

正常使用环境

1. 周围空气温度：-40℃+40℃；

2. 海拔高度：不超过3000m;

3. 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染，污秽等级：IV级;

4. 风速不超过34m/s（相当于圆柱表面上的700Pa）;

5. 来自开关设备和控制设备外部的振动或地动是可以忽略的；

6. 在二次系统中感应的电磁干扰的幅值不超过12kV。



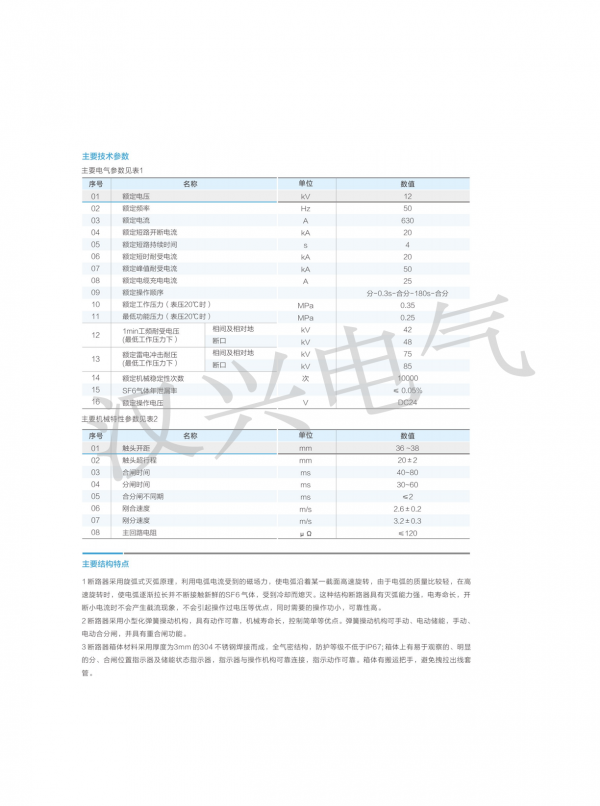

技术参数



主要结构特点

1断路器采用旋弧式灭弧原理，利用电弧电流受到的磁场力，使电弧沿着某一截面高速旋转，由于电弧的质量比较轻，在高 速旋转时，使电弧逐渐拉长并不断接触新鲜的SF6气体，受到冷却而熄灭。这种结构断路器具有灭弧能力强，电寿命长，开 断小电流时不会产生截流现象，不会引起操作过电压等优点，同时需要的操作功小，可靠性高。

2断路器采用小型化弹簧操动机构，具有动作可靠，机械寿命长，控制简单等优点。弹簧操动机构可手动、电动储能，手动、 电动合分闸，并具有重合闸功能。

3断路器箱体材料采用厚度为3mrri的304不锈钢焊接而成，全气密结构，防护等级不低于IP67;箱体上有易于观察的、明显 的分、合闸位置指示器及储能状态指示器，指示器与操作机构可靠连接，指示动作可靠。箱体有搬运把手，避免拽拉出线套管。
