一、柔性电子简述
柔性电子又称为塑料电子、印刷电子、有机电子、聚合体电子等，将有机或者无机材料电子器件制作在柔性、可延性塑料或薄金属基板上的新兴电子技术。由于FPC柔性线路板及电子系统可实现弯曲、折叠、延展，且功能不会因此而受到影响，其独特的柔性和延展性使得柔性电子在信息、能源、医疗、国防等领域具有广泛应用前景。
为了保证柔性电子的正常使用，柔性材料在应用在电路中时我们必须要对柔性材料的电学特性做一个详细的了解。因为柔性材料在形变后他的阻抗会发生变化，并且形变程度不同，阻抗的变化也不同。以往测试柔性电子材料电学特性都是人工测量，需要一台电压源，电流表，再手动算出电阻值的变化。随着柔性电子材料的大规模应用，手动已经远远不能满足测试需求。现在我们使用普赛斯源表可以实现快速测量。
二、柔性电子测试

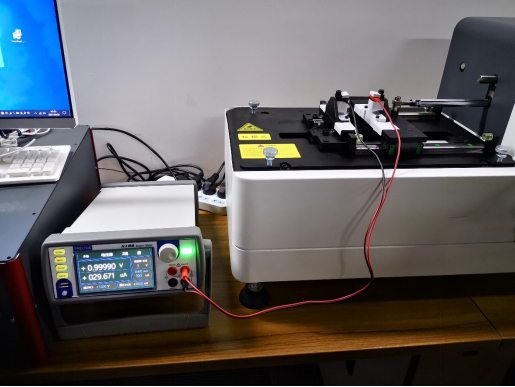

图1 S100源表搭配拉伸设备组成柔性电子材料测试系统
图中连接线使用的是普通铜芯线，为了更准确的测试结果可采用同轴线连接测试。
在拉伸设备的夹具上固定好柔性材料，设置拉升距离与速度，点击启动开始拉伸。源表上我们给一个恒定的电压源，同时源表会时时测试电路中的电流和电压。如图2所示
图2 源表测量输出恒电压并测试电流和电压
数字源表功能：
①集合电压源、电流源、电压表、电流表、电子负载的功能于一身，广泛用于各类精密器件的测量。
②四象限工作，可作为源或负载
数字源表优点：
同时精确提供和测量电压和/或电流；
同步测量，减少测试时间
提供和测量非常广的电流和电压；
电压测试范围30uV-300V,电流测试范围1pA-1A
支持运行用户脚本程序，无需电脑控制，提高生产测试速度；
序列测试，简化操作，降低成本
采用用户熟悉的图形界面，不管用户经验是否丰富，使用起来都非常简便；
触屏操作
与传统电源比：
电源过零需要改变线连接方式；
增加需反复开关机械开关，降低了设备可靠性
电压电流限制精度有限；
电压1%，电流10mA
与电源结合万用表组合比：
万用表电源组合需要编程实现设备控制及同步；
复杂连线、编程开发
电源限压限流性能差
限压限流精度低，瞬态特性也无法保证
柔性材料测试数字源表认准普赛斯仪表，国产自主研发，厂家直销！性价比高，测试范围更广，输出电压高达300V，支持USB存储，一键导出报告，符合大环境下国内技术自给的需求，可及时与客户沟通，为客户提供高性价比系统解决方案，及时指导客户编程，加速测试系统开发，详情请联系普赛斯仪表销售专员为您解答一八一四零六六三四七六
