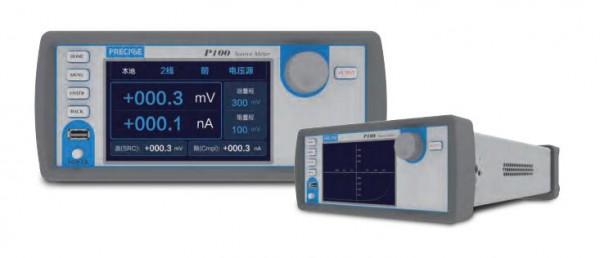

点击图片查看大图
脉冲源表特点
•5寸触摸显示屏全图形化操作
•内置强大的功能软件，加速用户完成测试，如LIV、PIV
•源及测量的准确度为0.1%，分辨率5位半
•四象限工作（源和肼），源及测量范围广：电流低至1pA，电压高至300V
•最小脉冲宽度100uS
•丰富的扫描模式，支持线性扫描、指数扫描及用户自定义扫描
•支持USB存储，一键导出测试报告
•支持多种通讯方式，RS-232、GPIB及以太网
技术指标
|
电压 |
源 |
测量 |
||
|
量程 |
分辨率 |
准确度±(% rdg.+volts) |
分辨率 |
准确度±(% rdg.+volts) |
|
300mV |
30uV |
0.1%±300uV |
30uV |
0.1%±300uV |
|
3V |
300uV |
0.1%±500uV |
300uV |
0.1%±500uV |
|
30V |
3mV |
0.1%±3mV |
3mV |
0.1%±3mV |
|
100V |
10mV |
0.1%±10mV |
10mV |
0.1%±10mV |
|
300V |
30mV |
0.1%±30mV |
30mV |
0.1%±30mV |
|
电流 |
源 |
测量 |
||
|
量程 |
分辨率 |
准确度±(% rdg.+A) |
分辨率 |
准确度±(% rdg.+A) |
|
10nA |
1pA |
0.1%±50pA |
1pA |
0.1%±50pA |
|
100nA |
10pA |
0.1%±0.1nA |
10pA |
0.1%±0.1nA |
|
1uA |
100pA |
0.1%±1nA |
100pA |
0.1%±1nA |
|
10uA |
1nA |
0.1%±5nA |
1nA |
0.1%±5nA |
|
100uA |
10nA |
0.1%±50nA |
10nA |
0.1%±50nA |
|
1mA |
100nA |
0.1%±300nA |
100nA |
0.1%±300nA |
|
10mA |
1uA |
0.1%±5uA |
1uA |
0.1%±5uA |
|
100mA |
10uA |
0.1%±20uA |
10uA |
0.1%±20uA |
|
1A |
100uA |
0.1%±2mA |
100uA |
0.1%±2mA |
|
3A |
300uA |
0.1%±3mA |
300uA |
0.1%±3mA |
|
10A |
1mA |
0.1%±5mA |
1mA |
0.1%±5mA |
脉冲技术指标如下：
|
Z大电流极限 |
Z大脉宽 |
Z大占空比 |
|
100mA@300V |
DC，无限制 |
100% |
|
1A@30V |
DC，无限制 |
100% |
|
1A@300V |
5mS |
3% |
|
3A@100V |
10mS |
5% |
|
10A@30V |
1mS |
5% |
Z小可编程脉宽200us，在部分量程上脉宽大于该值；脉宽可编程分辨率20us，脉宽编程精度±10uS。
其它技术指标如下：
源限度：直流模式Z大输出功率30W，脉冲模式Z大功率300W，4象限源或肼模式；
过量程： 105%量程，源和测量；
稳定负载电容：<22nF；
宽带噪声(20MHz)：3mV RMS（典型值），<20mV Vp-p（典型值）；
FORCR HI和SENSE HI之间的Z大电压为：3V；
FORCR LO和SENSE LO之间的Z大电压为：3V；
线缆保护电压：输出阻抗1KΩ，输出电压偏移<5mV；
Z大采样速率：100000 S/s；
触发：支持IO触发输入及输出，触发极性可配置；
输出接口：后面板接口；
通信口：RS-232、GPIB、以太网；
电源：AC 100~240V 50/60Hz；
工作环境：25±10℃；
尺寸：106mm高 × 255mm宽 × 425mm长；
质保期：1年；
脉冲源表应用
•纳米材料特性测试，石墨烯、纳米线等
•有机材料特性测试，电子墨水、印刷电子技术等
•能量与效率特性测试，LED/AMOLED、太阳能电池、电池、DC-DC转换器等
•分立半导体器件特性测试，电阻、二极管、发光二极管、齐纳二极管、PIN二极管、BJT三极管、MOSFET、SIC等
•传感器特性测试，电阻率、霍尔效应等
忆阻器IV测试P系列脉冲源表订货信息
|
型号 |
SMU P100 |
SMU P200 |
SMU P300 |
|
源精度 |
0.1% |
0.1% |
0.1% |
|
测量精度 |
0.1% |
0.1% |
0.1% |
|
Z大功率 |
30W |
30W |
30W |
|
Z小电压量程 |
300mV |
300mV |
300mV |
|
Z大电压量程 |
30V |
100V |
300V |
|
Z小电流量程 |
10nA |
10nA |
10nA |
|
Z大电流量程 |
10A |
10A |
10A |
