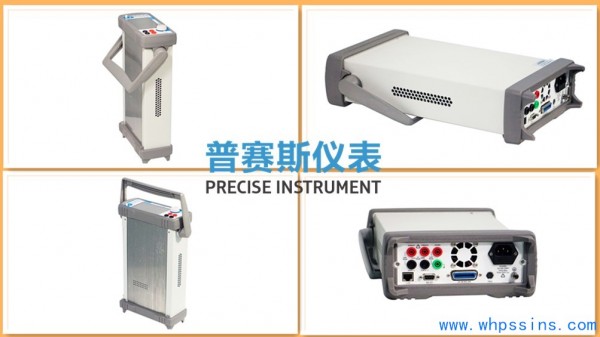

 S100型多功能数字源表认准普赛斯仪表，国产自主，性价比高，S型数字源表在一个半机架尺寸的仪器中结合了电压源、电流源、电压表、电流表、电子负载等功能，这些测试功能，令S型触摸屏数字源表具有I-V特性测试系统、曲线追踪仪和半导体分析仪的各种测试能力，而成本更低廉。详情请联系普赛斯仪表销售专员为您解答一八一四零六六三四七六

普赛斯数字源表解释：

1、产品定义：

“源”为电压源和电流源，“表”为测量表；

“源表”即指一种可作为四象限的电压源或电流源提供精确的电压或电流，同时可同步测量电流值或电压值的测量仪表。（恒流源时测电压，恒压源时测电流）

2、产品功能：

 ①集合电压源、电流源、电压表、电流表的功能于一身，广泛用于各类精密器件的测量。

②四象限工作，可作为源或负载



普赛斯数字源表应用优势：

1、多功能测量需求下的广泛的适应性，电压高300V，电流低至100pA；

2、实现“源”的输出和“表”的测量同步进行，提高测试效率。

3、具备对测试器件的保护功能，可进行自我限制，避免因过充而造成的对测试器件的损害；

精确的电压电流限制功能，为器件提供完善的保护功能，避免器件损坏。

4、触屏图形化操作，使用简单。开放式平台，可根据实际应用的需求而针对性的开发软件。



普赛斯数字源表技术参数

最大输出功率：30W，4象限源或肼模式；

源限度：电压源：±30V（≤1A量程），±300V（≤100mA量程）；

电流源：±1.05A（≤30V量程），±105mA（≤300V量程）；

过量程： 105%量程，源和测量；

稳定负载电容：<22nF；

宽带噪声(20MHz)：2mV RMS（典型值），<20mV Vp-p（典型值）；

线缆保护电压：输出阻抗1KΩ，输出电压偏移<80uV；

最大采样速率：1000 S/s；

触发：支持IO触发输入及输出，触发极性可配置；

输出接口：前后面板香蕉头插座输出，同一时刻只能用前或者后面板接口；

通信口：RS-232、GPIB、以太网；

电源：AC 100~240V 50/60Hz；

工作环境：25±10℃；

尺寸：106mm高 × 255mm宽 × 425mm长；



普赛斯数字源表应用：

1、微电子行业：晶圆测试和半导体封装测试二个环节；

2、光伏电池：IV测试，放电扫描曲线

3、锂电池行业：电池充放电性能测试系统环节；

4、半导体器件：二极管、三极管、MOS管的电性能测试

5、传感器行业：电阻式传感器、电阻应变式传感器、压阻式传感器、霍尔传感器、光敏传感器、酸、碱、盐浓度传感器、电导传感器。

6、纳米材料：IV测试、输入曲线、输出曲线

7、有机材料：IV测试、输入曲线、输出曲线
