1：船用油舱空气管头空气帽透气帽
型号：CBM1105-82
型式：D、DS型
公称通径：DN50-DN250
适用介质：滑油、燃油
连接形式：法兰
主要材质：阀体、上盖为QT40-17，浮筒为1Cr18Ni9，
导向螺栓为QAl9-2，外罩R3
2：船用水舱空气管头空气帽透气帽
型号：CBM1106-82
型式：E型
公称通径：DN50-DN250
适用介质：海水、淡水
连接形式：法兰
主要材质：阀体、上盖为QT40-17，浮筒为
1Cr18Ni9，导向螺栓为QAl9-2，外罩R3
3：船用浮球式空气管头空气帽透气帽
型式：FS型
公称压力：1.0MPa
公称通径：DN50-DN350
适用介质：淡水、燃油及其他
连接形式：法兰
主要材质：浮球为1Cr18Ni9Ti，本体为Q235A或
1Cr18Ni9Ti或HT200或QT400-15或ZG230-450
4：船用空气管头空气帽透气帽
型号：CB/T3594-94

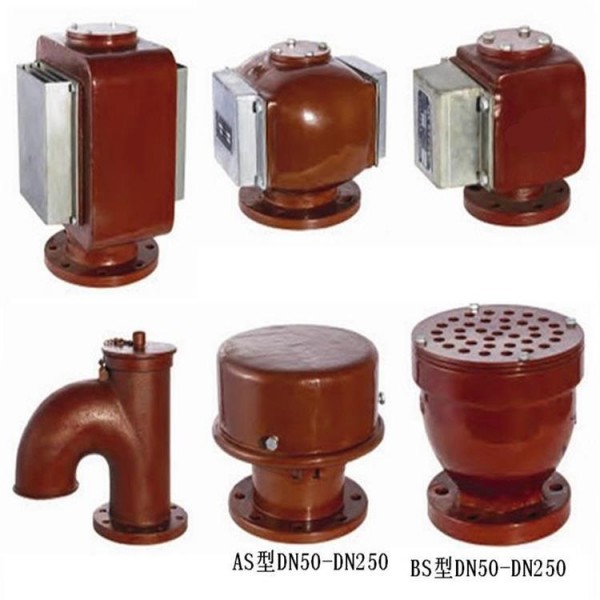

型式：A/B/C/D/E/AS/BS/CS/DS/ES/FS型
公称通径：DN50-DN250
适用介质：油、水、空气
主要材质：灰铸铁、球墨铸铁、铸钢、不锈钢
法兰连接尺寸：
A型---法兰连接尺寸按GB569的帽式空气管头；
AS型---法兰连接尺寸按GB2501的帽式空气管头；
B型---法兰连接尺寸按GB569的鹅颈式空气管头；
BS型---法兰连接尺寸按GB2501的鹅颈式空气管头；
C型---法兰连接尺寸按GB569的测深兼透气空气管头；
CS型---法兰连接尺寸按GB2501的测深兼透气空气管头；
D型---法兰连接尺寸按GB569的浮筒式油舱空气管头；
DS型---法兰连接尺寸按GB2501的浮筒式油舱空气管头；
E型---法兰连接尺寸按GB569的浮筒式水舱空气管头；
ES型---法兰连接尺寸按GB2501的浮筒式水舱空气管头；
FS型---法兰连接尺寸按GB2501的浮球式油，水舱空气管头；
5：船用尼古拉式油水舱空气帽空气管头透气帽
型号：53-ON
公称压力：5K
公称通径：DN50-DN200
适用介质：油、水
主要材质：阀体为铸铁或球墨铸铁，
空气帽浮子为不锈钢
