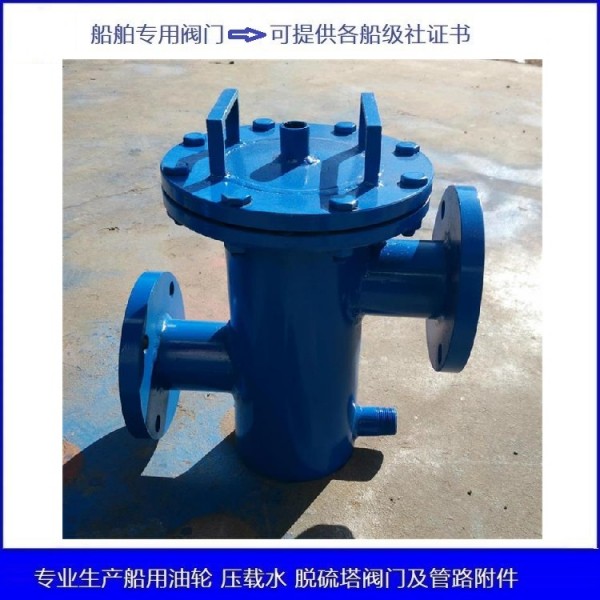

船用法兰连接高低接管篮式过滤器
型号：SBL型
型式：平底式、封头式
工作压力：1.0~50.0MPa
公称通径：平底式DN25-DN300
封头式DN200-DN500
适用介质：水、油、气
主要材质：WCB、CF8
船用日标海水滤器
型号：JIS F7121 CBM1061-81
型式：S、LA、LB型
公称压力：0.5、1.0MPa
公称通径：DN25-DN400
适用介质：海水、淡水
主要材质：铸铁、碳钢、不锈钢
法兰吸入止回阀CB/T3478-92
型式：R、RS、Y、YS型
公称通径：DN32- DN250
适用介质：油品、海水、淡水
主要零部材质：阀体、阀盖为灰铸铁Ht200或铸硅黄铜ZCuSn16Si4，
阀盘为铸硅黄铜ZCuSn16Si4，阀杆为硅黄铜CnZn16Si4
旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，
因此通过阀门的压力降相对较小。
升降式止回阀的阀瓣坐落位于阀体上阀座密封面上。
此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，
流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，
并切断流动。
止回阀包括旋启式止回阀和升降式止回阀。旋启式止回阀有一介铰链机构，
还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。
为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，
以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。
阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，
这取决于使用性能的要求。
板式止回阀CB/T3819-1999
公称压力：1.0 Mpa
适用介质：海水、淡水
公称通径：DN50- DN500
主要零部材质：阀体为青铜QA19-2，阀盘为青铜ZQAl9-2
对于不可压缩性流体用止回阀选择时首先要对所需要的关闭速度进行评估，
第二步是选择可能满足所需要的关闭速度的止回阀的类型；
对于可压缩性流体用止回阀选择时可以根据不可压缩性流体用止回阀的类似方法来进行选择，
如果介质流动范畴很大，则用于可压缩性流体的止回阀可使用一减速装置，
