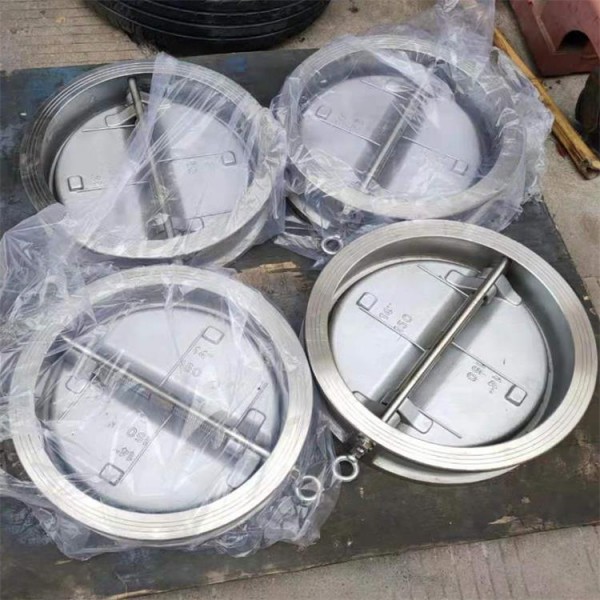

公称压力：1.0、1.6MPa
试验压力：壳体1.5、2.4Mpa
密封1.1、1.76MPa
公称通径：DN50-DN700
适用介质：淡水、污水、空气、蒸汽、
食品、药品、各种油类、酸类等
适用温度：-15~150℃
对夹蝶式止回阀是指依靠介质本身流动而自动开、闭阀瓣，
用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、
和背压阀。
止回阀属于一种自动阀门，其主要作用是防止介质倒流、
防止泵及驱动电动机反转，以及容器介质的泄放。
止回阀还可用于给其中的压力可能升至超过系统压的
辅助系统提供补给的管路上。
止回阀主要可分为旋启式止回阀（依重心旋转）与
升降式止回阀（沿轴线移动）。
这种类型的阀门的作用是只允许介质向一个方向流动，
而且阻止方向流动。
通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，
阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣
作用于阀座，从而切断流动。
工作原理：
本阀门在使用过程中，介质按图示箭头方向流动。
当介质按规定方向流动时，阀瓣受介质力的作用，被开启;
介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，
使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
阀体及阀瓣的密封面采用不锈钢堆焊。
本阀门的结构长度按GB12221-1989的规定，法兰连接尺寸按
JB/T79-1994的规定。

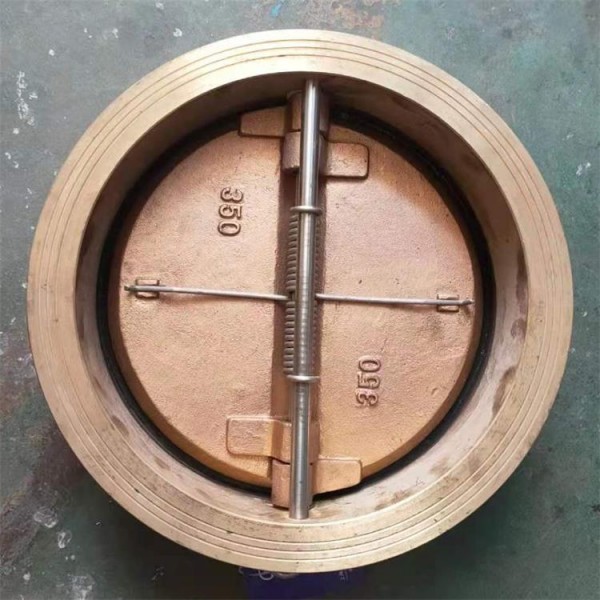

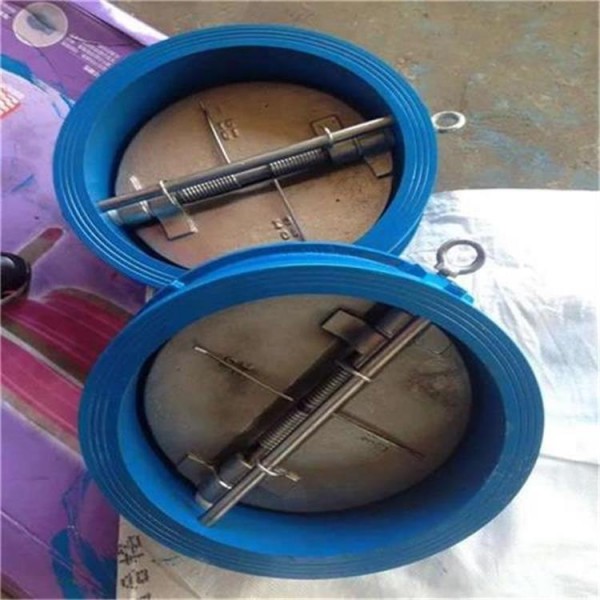

材质分类
阀体：铸铁体、碳钢体、不锈钢
阀板：304、316、316L、铝青铜
阀座：三元乙丙橡胶、丁晴橡胶
垫圈：聚四氟乙烯
产品特点：
1：对夹蝶式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作
旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，
适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，
其密封性能不及升降式。
2：蝶式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要
按阀门口径来分，目的是为了防止介质停止流动或倒流时，
减弱水力冲击。
3：对夹蝶式止回阀瓣沿着阀体垂直中心线滑动的止回阀，
内螺纹止回阀只能安装在水平管道上，在高压小口径
止回阀上阀瓣可采用圆球。
4：蝶式止回阀的阀体形状与截止阀一样（可与截止阀通用），
因此它的流体阻力系数较大。其结构与截止阀相似，阀体和
阀瓣与截止阀相同。
5：阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏
导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，
当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。
6：直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直；
立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，
其流动阻力较直通式小。
7:对夹蝶式止回阀：阀瓣围绕阀座内的销轴旋转的止回阀。
碟式止回阀结构简单，只能安装在水平管道上，密封性较好。
8：对夹蝶式止回阀：阀瓣沿着阀体中心线滑动的阀门。
管道式止回阀是新出现的一种阀门，它的体积小，重量较轻，
加工工艺性好，是止回阀发展方向之一。但流体阻力系数比
旋启式止回阀略大。
9：压紧式止回阀：这种阀门是做为锅炉给水和蒸汽切断用阀，
它具有升降式止回阀和截止阀或角阀的综合机能。
此外，还有—些不适用于泵出口安装的止回阀，如底阀、弹簧式，
Y型等止回阀。
