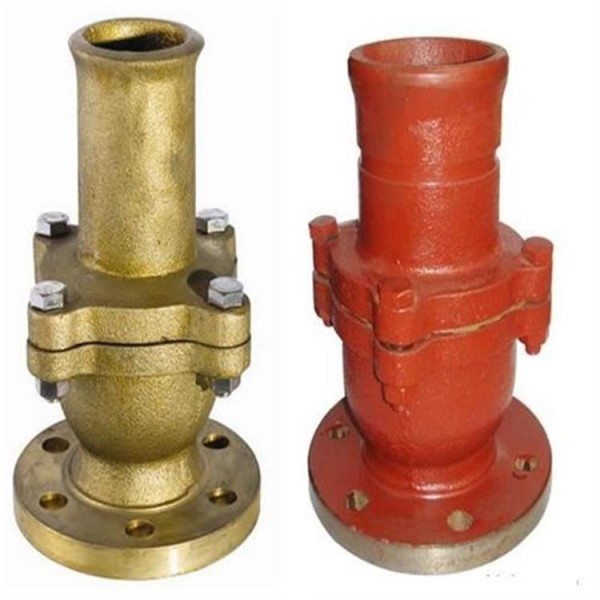

型号：CB/T3478-1992
型式：R、RS、Y、YS型
公称通径：DN32- DN250
适用介质：油类、海水、淡水
连接形式：法兰
主要材质：阀体、阀盖为灰铸铁Ht200或铸硅黄铜
ZCuSn16Si4，阀盘为铸硅黄铜ZCuSn16Si4，
阀杆为硅黄铜CnZn16Si4
船用法兰铸钢舷侧截止止回阀GB/T1853-2008
型式：A、B、AS、BS型
公称压力：0.6 MPa
适用介质：海水、淡水
公称通径：DN40－DN350
主要零部材质：阀体、阀盖为铸钢WCA，阀盘、阀座为铸锡青铜
ZcuSn5Pb5Zn5，阀杆为铝青铜Qal9-2
截止止回阀兼有截止阀和止回阀功能的多用阀门，它的结构形式与截止阀相似，
但阀杆与阀瓣不是固定联接，当阀杆下降将阀瓣紧压在阀座上时，起截止阀作用；
阀杆上升后，则起止回阀作用；在同时需要安装截止阀和止回阀的管道上，
或在安装位置受到限制的场所（如船舶），使用截止止回阀可节约安装费用和空间位置。
船用法兰铸铁单排吸入截止阀箱截止止回阀箱
型号：GB/T1854-93 GB/T1855-93
型式：R、RS、S、SS型
公称压力：1.0、0.6 MPa
适用介质：海水、淡水
公称通径：DN40－DN300
主要零部材质：阀体、阀盖为灰铸铁HT200，阀盘为铸锡青铜
ZcuSn5Pb5Zn5，阀座、阀杆为铝青铜CuAl9Mn2
截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，
并具有非常可靠的切断动作，使得这种阀门适合作为介质的切断或调节及节流使用。
介质流动方向公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上通过；
公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。
使用时，截止阀介质只能单方向流动，不能改变流动方向
船用法兰铸铁单排排出截止阀箱GB/T1856-93
型式：R、RS、S、SS型
公称压力：1.0、0.6 MPa
适用介质：海水、淡水
公称通径：DN40- DN250
主要零部材质：阀体、阀盖为灰铸铁HT200，阀盘为铸锡青铜
ZcuSn5Pb5Zn5，阀座、阀杆为铝青铜CuAl9Mn2
阀门对其所在的管路中的介质起着切断和节流的重要作用，
截止阀作为一种极其重要的截断类阀门,其密封是通过对阀杆施加扭矩,
阀杆在轴向方向上向阀瓣施加压力,使阀瓣密封面与阀座密封面紧密贴合,
阻止介质沿密封面之间的缝隙泄漏。
截止阀的密封副由阀瓣密封面和阀座密封面组成,阀杆带动阀瓣沿阀座的中心线作垂直运动。
截止阀启闭过程中 启高度较小,易于流量的调节,且制造维修方便,压力适用范围广。
