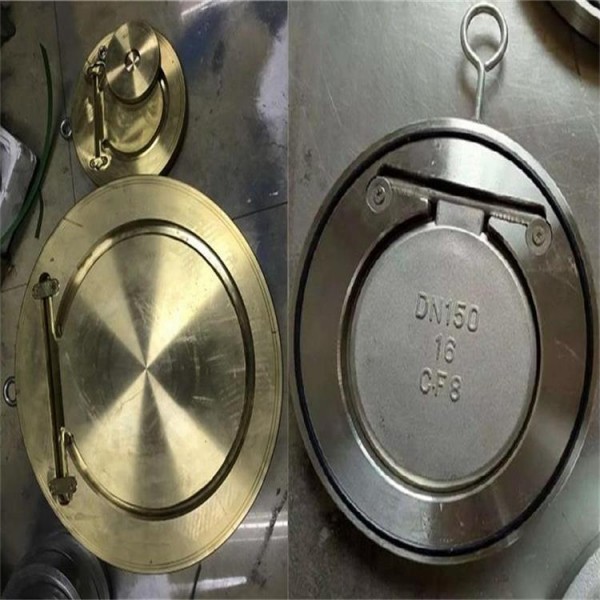

型号：CB/T3819-1999
型式：板式
公称压力：1.0MPa
公称通径：DN50-DN500
适用介质：淡水、海水
连接形式：法兰
主要材质：阀体为青铜QA19-2，
阀盘为青铜ZQAl9-2
船用法兰青铜截止阀截止止回阀
型号：GB/T587-2008 GB/T588-2008
型式：A、B、AS、BS型
公称压力：0.6、1.0、1.6、2.5 MPa
适用介质：海水、淡水、滑油、燃油和t≤250℃蒸汽
公称通径：DN15－DN150
主要零部材质：阀体、阀盖、阀盘为铸锡青铜ZcuSn5Pb5Zn5，
阀杆为铝青铜Qal9-2
青铜截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。
根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，
又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
因此，这种类型的阀门非常适合作为切断或调节以及节流使用。
青铜截止止回阀可以阻止水的回流。
现有技术中的截止止回阀在使用过程中，由于回流水的冲击力较大，
有可能水在倒流时会冲击阀瓣，进而有可能会造成阀瓣的移动，
阀瓣移动会导致密封效果变差，可能会影响阀瓣阻止水回流的效果，
进而一种带有可以提高密封效果的截止止回阀尤为重要。
船用法兰铸铁截止阀截止止回阀
型号：GB/T590-2008 GB/T591-2008
型式：A、B、AS、BS型
公称压力：0.6、1.0、1.6 Mpa
公称通径：DN20－DN300
适用介质：海水、淡水、滑油、燃油和t≤220℃蒸汽
主要零部材质：阀体、阀盖为灰铸铁HT200，阀盘为铸锡青铜ZcuSn5Pb5Zn5，
阀座为铸铝青铜ZCuAl9Mn2，阀杆为铝青铜Qal9-2
截止阀结构比闸阀简单，制造与维修都较方便。
密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，
因而磨损与擦伤均不严重，密封性能好，使用寿命长。
启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
启闭力矩大、启闭较费力，启闭时间较长。
流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
船用外螺纹青铜截止阀截止止回阀
型号：GB/T595-83 GB/T596-83
型式：A、B型
公称压力：4.0、10.0 Mpa
适用介质：淡水、滑油、燃油和t≤250℃蒸汽
公称通径：DN6－DN32
主要零部材质：阀体为铸铝青铜ZCuAl9Mn2，
阀盖、阀盘、阀杆为铝青铜CuAl9Mn2
外螺纹截止阀门的类型有许多,一般依据阀座上外螺纹的部位、
安全通道方式、活塞阀样子归类。
关键可分成:
1.上外螺纹阀座截止阀门这类截止阀门的运用较广泛。
它的阀座外螺纹在罩壳的外边,不与工作中物质直接接触，
那样可使阀座不会受到物质的腐蚀,另外也便于润化,实际操作省劲。
2.下外螺纹阀座截止阀门这类截止阀门的阀座外螺纹在阀身体,
与物质直接接触,不但没法润化,并且易受物质的腐蚀。
此类构造的截止阀门,要用在公称尺寸较为小和物质操作温度不太高的地区。
3.直连式截止阀门物质的进出口贸易2个安全通道在同一方向上,呈180°。
这类方式的截止阀门使流动性情况的毁坏水平相对性较为小,
因而,根据阀的工作压力损害也相对减少了。
