一、设备的型号、规格、参数及性能

1、设备的主要技术参数：

2、设备的主要技术参

(A) 最大切割效率：330mm²/min

(B) 机床消耗功率：13KVA ；

(C) 电极丝直径：Ф0.10～Ф0.30mm；

(D) 走丝速度：<15 M/min ；

(E) 最佳粗糙度：Ra≤0.19μm；

(F) 精度（按JIS标准）：

X轴的定位精度：±0.0015mm ；

     X轴的重复定位精度：±0.002mm ；

     Y轴的定位精度：±0.0015mm ；

     Y轴的重复定位精度：±0.002mm ；

     U、V轴的定位精度：±0.005mm ；

     U、V轴的重复定位精度：±0.003mm ；

 (G) 高速自动穿线AWF功能（10秒循环，0.10细线可自动穿线）

上述精度指标的校准已在日本工厂完成，以日本工厂出具的出厂精度报告为准。



制造技术

制造过程

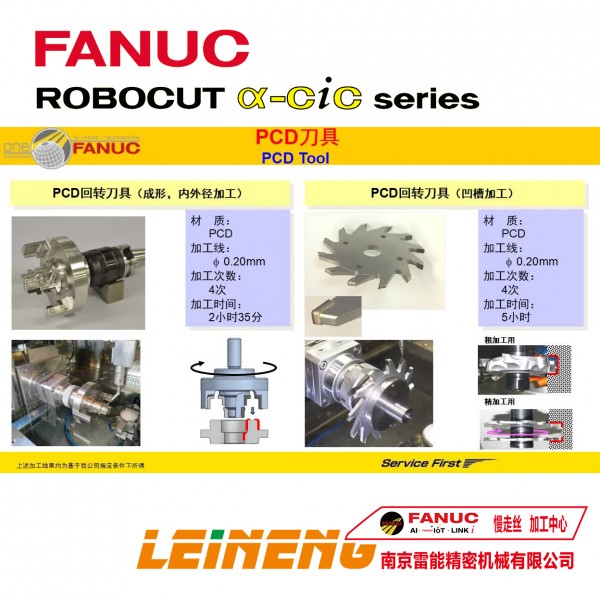

PCD刀具的制造过程主要包括两个阶段:

①PCD复合片的制造:PCD复合片是由天然或人工合成的金刚石粉末与结合剂(其中含钴、镍等金属)按一定比例在高温(1000~2000℃)、高压(5~10万个大气压)下烧结而成。在烧结过程中，由于结合剂的加入，使金刚石晶体间形成以TiC、SiC、Fe、Co、Ni等为主要成分的结合桥，金刚石晶体以共价键形式镶嵌于结合桥的骨架中。通常将复合片制成固定直径和厚度的圆盘，还需对烧结成的复合片进行研磨抛光及其它相应的物理、化学处理。

②PCD刀片的加工:PCD刀片的加工主要包括复合片的切割、刀片的焊接、刀片刃磨等步骤。

切割工艺

由于PCD复合片具有很高的硬度及耐磨性，因此必须采用特殊的加工工艺。加工PCD复合片主要采用电火花线切割、激光加工、超声波加工、高压水射流等几种工艺方法，其工艺特点的比较。

PCD复合片切割工艺的比较：



工艺方法-工艺特点



电火花加工-高度集中的脉冲放电能量、强大的放电爆炸力使PCD材料中的金属融化，部分金刚石石墨化和氧化，部分金刚石脱落，工艺性好、效率高



超声波加工-加工效率低，金刚石微粉消耗大，粉尘污染大



激光加工-非接触加工，效率高、加工变形小、工艺性差

在上述加工方法中，电火花加工效果较佳。PCD中结合桥的存在使电火花加工复合片成为可能。在有工作液的条件下，利用脉冲电压使靠近电极金属处的工作液形成放电通道，并在局部产生放电火花，瞬间高温可使聚晶金刚石熔化、脱落，从而形成所要求的三角形、长方形或正方形的刀头毛坯。电火花加工PCD复合片的效率及表面质量受到切削速度、PCD粒度、层厚和电极质量等因素的影响，其中切削速度的合理选择十分关键，实验表明，增大切削速度会降低加工表面质量，而切削速度过低则会产生"拱丝"现象，并降低切割效率。增加PCD刀片厚度也会降低切割速度。

性能特点

金刚石刀具具有硬度高、抗压强度高、导热性及耐磨性好等特性，可在高速切削中获得很高的加工精度和加工效率。金刚石刀具的上述特性是由金刚石晶体状态决定的。在金刚石晶体中，碳原子的四个价电子按四面体结构成键，每个碳原子与四个相邻原子形成共价键，进而组成金刚石结构，该结构的结合力和方向性很强，从而使金刚石具有极高硬度。由于聚晶金刚石(PCD)的结构是取向不一的细晶粒金刚石烧结体，虽然加入了结合剂，其硬度及耐磨性仍低于单晶金刚石。但由于PCD烧结体表现为各向同性，因此不易沿单一解理面裂开。



主要指标

①PCD的硬度可达8000HV，为硬质合金的8~12倍;

②PCD的导热系数为700W/mK，为硬质合金的1.5~9倍，甚至高于PCBN和铜，因此PCD刀具热量传递迅速;

③PCD的摩擦系数一般仅为0.1~0.3(硬质合金的摩擦系数为0.4~1)，因此PCD刀具可显著减小切削力;

④PCD的热膨胀系数仅为0.9×10^-6~1.18×10^-6，仅相当于硬质合金的1/5，因此PCD刀具热变形小，加工精度高;

⑤PCD刀具与有色金属和非金属材料间的亲和力很小，在加工过程中切屑不易粘结在刀尖上形成积屑瘤。
