最大工件尺寸 750 x 550 x 215 mm
工作台尺寸 650x400mm
最大工件重量 500kg
XY轴行程 400 x 300 mm
UV轴行程 80 x 80 mm
Z轴行程 220mm
使用线径 0.15~0.3mm
电极丝进给速度 0~250mm/sec
最大切割速度 170mm² /min
最佳加工精度 单边+/-5um以内
传动系统 XY Axis Linear motor,UVZ Axis AC Servo Motor
最大加工斜度 ±22°/ 80mm
占地面积 2260 x 2525 x 2100 mm
机台重量 3050kg
水过滤系统容量 650L
机械特性
高刚性铸件设计，采用有限元素分析设计机器本体，配合最佳的支柱(RIB)设计来承载立柱，降低铸件应力所造成的变形，以达到高精密的基本要素。
•下伸臂的水冷却可避免放电的热度造成的热膨胀，因而增进切割精密度。
•不锈钢工作台面，硬度达到HRC50˚。
• 反应灵敏的AC伺服马达伺服系统，提供切割的精度保证。
• 加大机台基座跨距设计，提高机械精度。
• 设计坚固的U/V轴铸件提供稳定的切割精度

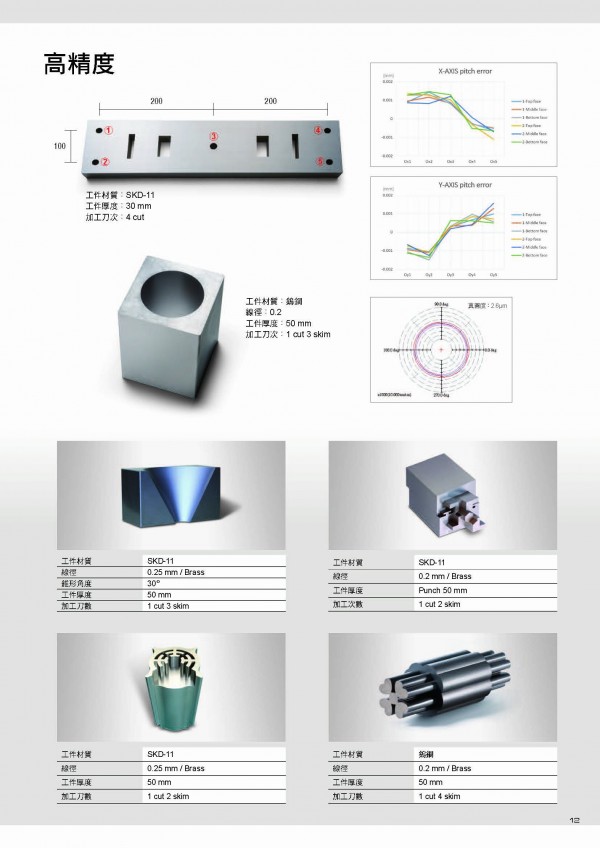

高精度
低误差单动柱结构 智能转角模块 稳定加工模块 镜面加工电路
高节能
智慧电源管理 节省铜线功能 低运转费用
自动化
高速自动穿线系统 自动工件交换系统 自动量测系统
智慧联网
智慧远程监控管理 跨平台监控系统 行动装置监控
高效能
引入线控制模块 DPM智慧加工 高速无电解放电模块
