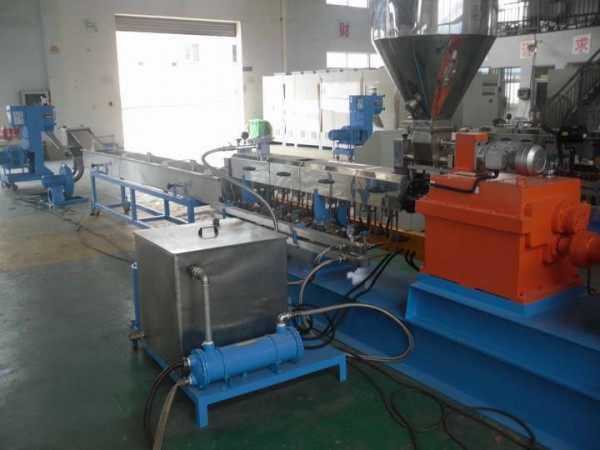

点击图片查看大图
一、什么是玻纤
玻璃一般人的观念为质硬易碎物体，并不适于作为结构用材，但若抽成丝后，则其强度大为增加且具有柔软性，故配合树脂赋予形状以后终于可以成为优良之结构用材。玻璃纤维随其直径变小其强度增高。原料及其应用：玻璃纤维比有机纤维耐温高，不燃，抗腐，隔热、隔音性好(特别是玻璃棉)，抗拉强度高，电绝缘性好（如无碱玻璃纤维）。但性脆，耐磨性较差。玻璃纤维主要用作电绝缘材料，工业过滤材料，防腐、 防潮、 隔热、隔音、减震材料。还可作为增强材料，用来制造增强塑料或增强橡胶、增强石膏和增强水泥等制品。用有机材料被覆玻璃纤维可提高其柔韧性，用以制成包装布、窗纱、贴墙布、覆盖布、防护服和绝电、隔音材料。
二、玻纤增强的优点
PP通过玻璃纤维的增强，拉伸强度达到了 65MPa~90MPa，弯曲强度达到了70MPa~120MPa，弯曲模量达到了3000MPa~4500MPa，这样的机械强度完全可以与ABS及增强ABS产品相媲美，并且更耐热。玻璃纤维增强PP材料的耐热温度可达到135℃~145℃。
优点:
1.玻纤增强以后，玻纤是耐高温材料，因此，增强塑料的耐热温度比不加玻纤以前提高很多。
2.玻纤增强以后，由于玻纤的加入，限制了塑料的高分子链间的相互移动，因此，增强塑料的收缩率下降很多，刚性也大大提高。
3.玻纤增强以后，PP塑料不会应力开裂，同时，PP的抗冲性能提高很多。
4.玻纤增强以后，玻纤是高强度材料，从而也大提了PP的强度，如:拉伸强度，压缩强度，弯曲强度，提高很多。
5.玻纤增强以后，由于玻纤和其它助剂的加入，PP塑料的燃烧性能下降很多，阻燃变得困难。
三、玻纤改性造粒机的构成
玻纤改性造粒机的料筒和螺杆均按积木式原理设计，可按需要进行不同组合。采用电加热和水冷却自动控制机筒温度，并配有强制喂料，真空排气和不停车换网装置。具有优异的自洁功能，良好的互换性，其规格有输送块、混炼块、捏合块、逆流块及齿形盘等，通过适当的合理组合，实现物料的输送。塑化、剪切、分散、均化、排气、建压等实现高分子材料的工艺加工过程。物料经过加料口，在旋转螺杆的作用下，被搓成团状并沿螺槽滚动前进，因螺杆的剪切、压缩与搅拌作用，物料受到进一步的混炼和塑化，温度和压力逐步升高，呈现出粘流状态，并以一定的压力和温度通过机头，蕞后冷却吹干切粒得到所需形状的制品。
四、玻纤改性造粒机的机型配置及工艺流程
双螺杆喂料机------双螺杆挤出机——玻纤进料口——水拉条机头——冷却水槽 -------吹干机-------切粒
