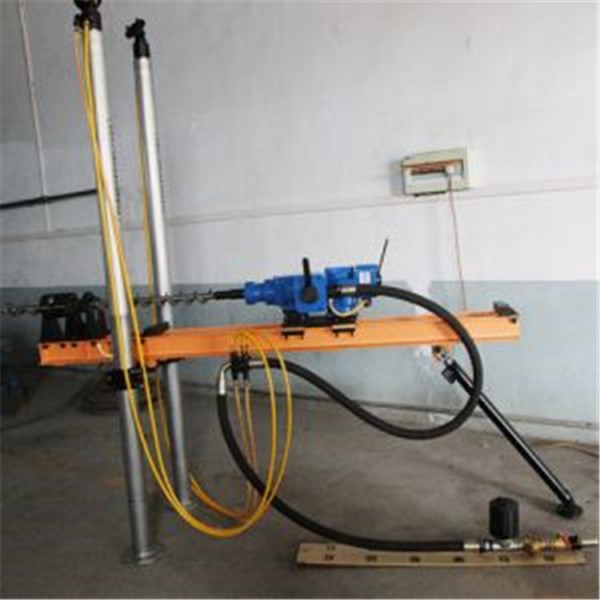

ZQJ-160/4.3气动架柱式钻机是专门为、浓度高且井下不易使用电源的巷道设计，该机为气缸顶紧，带有正反转，由气马达带动齿条来进给和后退，大大降低了工人的劳动强度。该机主要用在钻探测地质构造煤层探水探、孔、煤层注水孔和卸放压力孔。
|
序号 |
基本性能参数 |
单位 |
项目 |
|||
|
1 |
工作气压 |
MPa |
0.4 |
0.5 |
0.63 |
|
|
2 |
额定转矩 |
N.m |
130 |
160 |
170 |
|
|
3 |
额定转速 |
r/min |
240 |
260 |
280 |
|
|
4 |
额定功率 |
kW |
3.2 |
4.3 |
4.9 |
|
|
5 |
负荷转矩 |
N.m |
150 |
190 |
240 |
|
|
6 |
负荷耗气量 |
m3/min |
5 |
6.5 |
7.5 |
|
|
7 |
空载转速 |
r/min |
800 |
840 |
880 |
|
|
8 |
1/2空载转速 |
r/min |
400 |
420 |
440 |
|
|
9 |
钻尾尺寸 |
mm |
18x18 |
|||
|
10 |
推进力 |
kN |
5 |
|||
|
11 |
导轨推进行程 |
mm |
1200 |
|||
|
12 |
工作高度 |
mm |
2500 |
|||
|
13 |
工作高度 |
mm |
1000 |
|||
|
14 |
噪声 |
声功率级 |
dB(A) |
120 |
||
|
声压级 |
dB(A) |
110 |
||||
|
15 |
主机重 |
kg |
68 |
|||
|
16 |
架柱机重 |
kg |
150 |
|||
