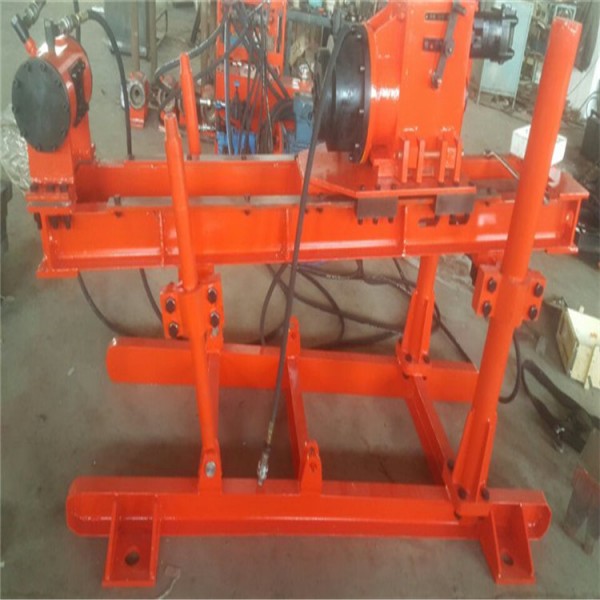

点击图片查看大图
1、它分立柱架和座架两种钻架形式，可根据煤的巷道、低和使用选择不同的钻架。
2、该型钻机在打孔的同时能把网孔导管顶入孔内，为打孔不成形或松软煤层的、、矿井成功解决了关于、抽放的关键性难题，所以该型钻机又被称作导管钻机或顶管钻机。
3、该型钻机选用、压密封钻杆和底孔马达，将钻进能力大大、、（避免了钻机扭动钻杆自身重量的强大扭矩力），所以该型钻机又称为底孔马达钻机。
该型钻机在配备一台、压水发生器和选用、压密封钻杆就能对透气性低的煤层进行割缝，从而、、、抽放效率和大大缩短抽放时间。同时，该型钻机采用液压传动机构，具有钻进能力大、速度快、操作简单、工作稳定可靠、移动安装方便等特点。
|
项目 |
单位 |
型 号 |
||
|
ZDY-1300S |
||||
|
钻 机 主 机 |
钻孔深度 |
m |
200 |
|
|
开孔直径 |
Mm |
Φ85、Φ115 |
||
|
终孔直径 |
mm |
Φ65、Φ75 |
||
|
钻杆直径 |
mm |
Φ50 |
||
|
钻孔倾角 |
° |
-90～+90 |
||
|
输出转速 |
r/min |
80/170 |
||
|
输出扭矩 |
N·m |
1250/600 |
||
|
推力 |
KN |
60 |
||
|
起拔力 |
KN |
45 |
||
|
正常进给速度 |
m/min |
0～1.5 |
||
|
锚固力 |
KN |
80×4 |
||
|
主机外型尺寸 |
mm |
2260×1000×1400 |
||
|
主机重量 |
Kg |
≈1000 |
||
|
泵 站 |
小泵出油调定工作压力 |
MPa |
15 |
|
|
大泵出油调定工作压力 |
MPa |
14 |
||
|
工作介质 |
|
46＃抗磨液压油 |
||
|
油箱有效容积 |
L |
90 |
||
|
外型尺寸 |
mm |
1550×760×756 |
||
|
重量 |
Kg |
460 |
||
|
操 纵 台 |
旋转压力（反转） |
MPa |
13 |
|
|
旋转压力（正转） |
MPa |
12 |
||
|
推进压力 |
MPa |
14 |
||
|
外型尺寸 |
mm |
1145×610×1135 |
||
|
重量 |
Kg |
160 |
||
|
电 动 机 |
电动机型号 |
|
YBK2-180L-4 |
|
|
电动机功率 |
KW |
22 |
||
|
电动机电压 |
V |
380/660 |
||
|
整机重量 |
Kg |
1600 |
||
