煤矿用液压钻机适用范围：该钻机主要用于煤矿井下钻进、抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。适用于岩石坚固性系数ｆ≤10的各种煤层、岩层。钻机可在基本参数表中规定的方位角和倾角范围任意钻孔。

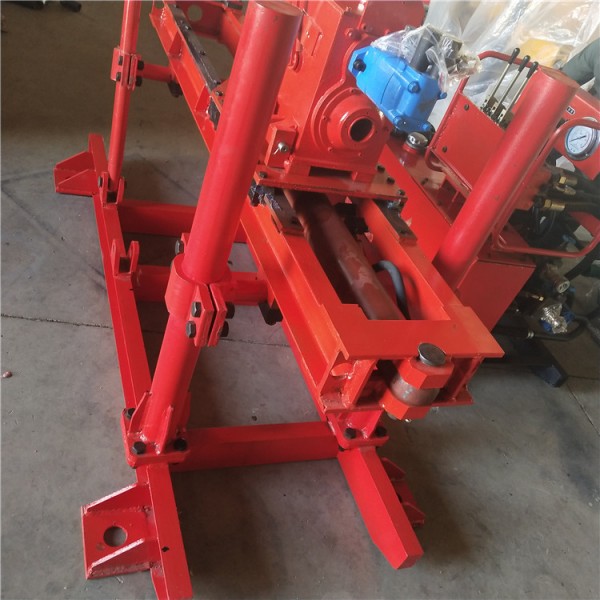

ZDY型煤矿用液压坑道钻机结构特征：该系列钻机主要由泵站、动力头、机架、立柱框架、操作台和钻具等部分组成。钻机泵站和动力头由不同管径的、压管连接，接头全部采用快速联接头，安装撤卸搬运方便。泵站是通过防爆电机驱动油泵转动，将电能转换成旋转油路和推进油路的液压能（压力油），再通过操纵台上的阀组将压力油输送到液压执行机构，从而实现钻机的各种功能。
|
序号 |
项 目 |
单 位 |
ZDY－850型 |
|
1 |
钻进深度 |
m |
200 |
|
2 |
开孔直径 |
mm |
Ф65,Ф85,Ф115 |
|
3 |
终孔直径 |
mm |
65,Ф75 |
|
4 |
钻杆规格 |
mm |
Ф42.Ф50 |
|
5 |
钻孔倾角 |
° |
0~90 |
|
6 |
钻孔方位角 |
° |
0~360 |
|
7 |
输出扭矩 |
N.m |
750、300 |
|
8 |
输出转速 |
r/min |
120、330 |
|
9 |
液压系统工作压力 |
MPa |
14 |
|
10 |
推 力 |
kN |
50 |
|
11 |
起拔力 |
kN |
30 |
|
12 |
锚固力 |
kN |
80×2 |
|
13 |
推进速度 |
m/min |
0~1.5 |
|
14 |
推进行程 |
mm |
850 |
|
15 |
电动机型号 |
|
YBK2-180M-4 |
|
16 |
电动机功率 |
kW |
18.5 |
|
17 |
电动机电压 |
V |
380/660 |
|
18 |
油箱容积 |
L |
90 |
|
19 |
工作介质 |
|
上稠40＃液压油 |
|
20 |
主机外形尺寸 |
mm |
2107×440×615 |
|
21 |
泵站外形尺寸 |
mm |
1400×700×986 |
|
22 |
整机重量 |
Kg |
1400 |
