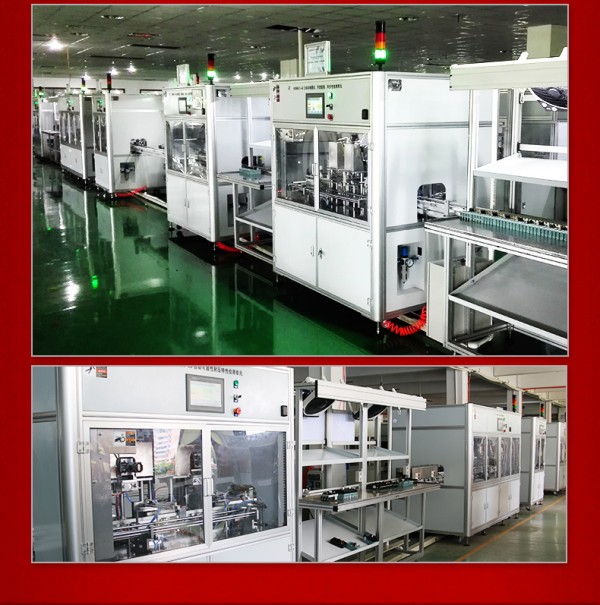

点击图片查看大图
一、设备名称及技术参数如下：
(1)设备工作电源电压：380V±10%，50Hz±1Hz。
(2)检测内容：自动检测终压力、回路电阻、脱扣力、脱扣行程检测单元， (可以打开与关闭此功能)。
(3)该自动检测终压力、回路电阻、脱扣力、行程检测单元、理论生产节拍： 41.1秒/台。日产量按照3P产品约 700台/小时。
(4)设备工作台距离地面高度为850mm±50mm。
(5)设备的绝缘电阻≥5MΩ。
(6)设备出现故障时，自动停止，并自动切断电压输出；在工作过程中出现的故障应具有自我保护功能，上下工序间动作联锁以免损坏设备，并故障报警。
(7)100型塑壳断路器自动回路电阻、终压力检测参数：
a.回路电阻检测合格范围：0~1mΩ；回路电阻检测精度误差：±0.5 mΩ；c.终压力检测合格范围：≥6N；终压力检测精度误差±0.2N；b.脱扣力合格范围：1~2N；脱扣力检测精度误差±0.2N。
e.上述功能检测次数：1次；次数可以在1~9次任意设定但与生产效率成正比。
(8)设备检测夹具适用于MCCB-100、3P、4P型产品的切换在线生产（以乙方提供样件或图纸为准），数据为自动读取，智能通讯。
(9)设备设计时，触摸屏具有合格与不合格品判断指示功能，便于工人视觉观察。
(10)设备具有故障报警信息显示功能。
(11)工序流程：（设备启动前，人工将设备参数设定到需要生产产品的规定值）前道工序输送过来的产品→传感器检测到产品自动隔料分组、自动扫描条形码→自动上料→ 自动检测回路电阻、终压力、脱扣力、行程→自动判断产品是否合格→自动下料→不合格品机械手自动抓取到存放区→合格产品自动物流到下一道工序的输送线入口内。
(12)物流输送线采用链板输送线；操作系统采用中英文两种语言操作模式。
二、设备的外型尺寸、设备的外观、元器件的选用：
（1）设备占地面积约：长1400mmX宽1140mmX高1800mm（以实际尺寸为准），结构牢固，外型美观。
（2）设备机架采用4040/4080铝合金框架结构，采用地脚可调高度及滚动脚轮。
（3）表面喷塑颜色：采用天马塑粉MB2717（电脑灰色），机械加工部分符合国家要求。
（4）主要元件厂家：
电气控制系统：PLC控制器采用日本OMRON或三菱公司品牌产品。
传感器：日本OMRON公司品牌产品。
电机：台邦公司的品牌产品。
直线导轨：采用台湾上银（HIWIN）公司品牌产品。
步进电机：采用日本三洋公司品牌产品；电阻测试仪：台湾品牌产品。
10.2寸彩色触摸屏：MCGS公司品牌产品。
